LiDAR-Sensoren: Vollständiger Leitfaden zu Technologie und Verwendung

Jedes moderne autonome Auto, jede USGS-Flutkarte, jede Schätzung des forstwirtschaftlichen Kohlenstoffbestands und jede Lager-AGV-Ausweichpalette hat eine gemeinsame Sensorklasse. LiDAR-Sensoren verwandeln Laserlichtimpulse in geometrisch exakte Bilder der Weltdistanz nach Entfernung, Punkt nach Punkt Diese Technologie existiert seit den 1960er Jahren, wurde 1969 von Apollo 11 bekanntermaßen von Retroreflektoren auf dem Mond abgeprallt und hat das letzte Jahrzehnt damit verbracht, von fünfstelligen Industriepreisen auf dreistellige Rohstoffeinheiten zu fallen. Was einst ein für NASA und nationale Untersuchungen reserviertes Instrument war, befindet sich jetzt in iPhones und Fabrikrobotern.

Hier ist eine Einführung in das, was der Sensor wirklich ist, wie ein LiDAR-Sensor physisch funktioniert, die vier Scannerfamilien, die Sie auf Datenblättern sehen werden, die Organisationen, die heute auf LiDAR laufen, und was Sie sich vor dem Kauf auf einem Datenblatt ansehen sollten.

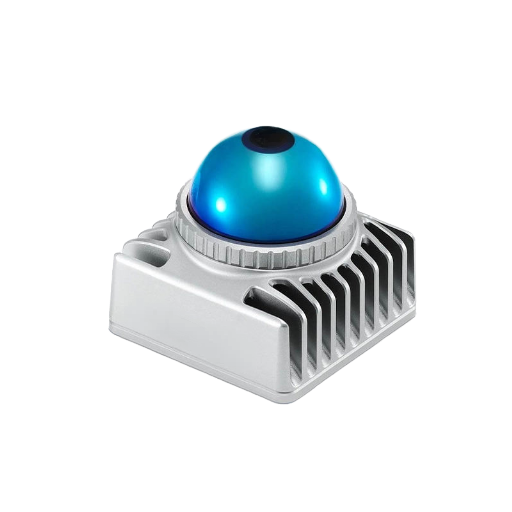

Was ist ein LiDAR-Sensor? Und woher kam der Name

Ein LiDAR-Sensor ist ein aktives Fernerkundungsinstrument, das Laserlichtimpulse aussendet, auf die Reflexion eines Ziels hört und die Entfernung durch Timing der Hin- und Rückfahrt berechnet. Es steht für “Lighterkennung und Ranging”definiert in genau diesen Wörtern von. Ocean Service der NOAA, “die Lidar als ”eine Fernerkundungsmethode beschreibt, die Licht in Form eines gepulsten Lasers verwendet, um Entfernungen (variable Entfernungen) zur Erde zu messen”

Das Konzept ist jahrzehntelang älter als der moderne Sensor. Am 21. Juli 1969 stellten Apollo-11-Besatzungen auf dem Mond das erste Array auf, ein Laser-Fremd-E-F-E-F-E-F-E-F-E-P-I-P-L-S-P-I-S-P-S-S-P-I-S-P-I-S-P-L-S-S-S-S-S-P-I-S-S-S-P-L-I-S-S-L-S-S-I-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-I-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S.

Apollo 14 und 15 fügten weitere Arrays hinzu; Der 1971 eingesetzte Apollo 15-Retroreflektor enthält 300 Quarzglas-Eckwürfelprismen, den größten der Apollo-Reflektoren. Bodenstationen auf der Erde prallen Laserimpulse von diesen Reflektoren ab und planen die Rückkehr, wobei die Erd-Mond-Distanz bis auf Millimeter genau gemessen wird. Das Experiment läuft seit über 55 Jahren und wird dokumentiert von Jet Propulsion Laboratory der NASA.

Genau die gleiche Flugzeitphysik, die die 215.000 Meilen von der Erde zum Mond misst, treibt die winzigen LiDAR-Sensoren jedes Fabrikroboters an.

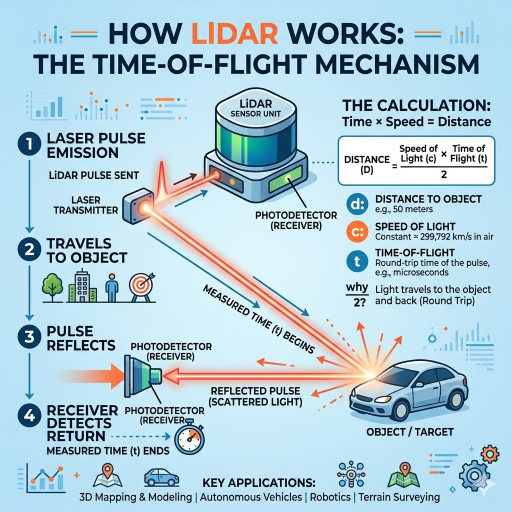

Wie LiDAR funktioniert: Der Flugzeitmechanismus

Am physikalischen Ende ist alles, was gepulstes LiDAR tut, immer wieder dasselbe: Feuern Sie einen kurzen Laserimpuls ab, warten Sie auf die Reflexion, messen Sie die Zeit und teilen Sie sich Formel ist so einfach wie die Physik:

Die Zahlen sind klein Licht breitet sich mit ca. 30 cm/ns aus, so dass die 100 m Messung einen Hin - und Rückflug von ca. 667 ns hat LiDAR-Impulse sind typischerweise 1-10 ns und die Zeitelektronik, die den zurückgegebenen Impuls zählt, benötigt psec-skalige Genauigkeit, um auf den Zentimeter zu kommen Eine LiDAR-Systemdesign-Herausforderung ist nicht die Physik 1-10 ns selbst die kürzesten Wellenlängen verwendet haben Nanosekunden Fokuszeit, aber diese Zeitgenauigkeit umschließen, plus eine Laserquelle, Detektor, Strahllenksystem in einen Hardware-Formfaktor, der eine Auto-Haube oder Werksdecke überlebt Zurück am Detektor ist jede Rückkehr reflektiertes Licht, das eine Zeitstempel-Distanzweite trägt.

Jeder Impuls feuert und kehrt zurück und fügt einen Punkt zur Ausgabe hinzuHeute werden Hunderttausende – und nicht selten, Millionen – Impulse pro Sekunde angewiesen, über das Sichtfeld zu scannen, um eine Signaturausgabe dieses Systems zu erzeugen: eine 3 D-Punktwolke, oder zur automatisierten Nummernschildüberwachung eine 2 D-Lidar-Karte Die NSF NEON LiDAR-Tutorial Führt diese Geometrie im Detail für Fernerkundungsanwendungen durch.

Die vier Komponenten eines LiDAR-Sensors

Wenn Sie ein LiDAR-Datenblatt öffnen, erscheinen vier Bausteine in verschiedenen Kombinationen. NOAA nennt drei – Laser, Scanner und GPS-Empfänger. und Betriebssysteme führen eine zusätzliche ein: die Trägheitsmesseinheit, die die Ausrichtung des Sensors zwischen GPS-Korrekturen verfolgt.

Industrieanlagen für Innen- oder Nahbereichsbereiche erwähnen häufig GNSS nicht. Ein AGV in einem Lager basiert häufig auf Odometrie und Orientierungspunkt-basierter Lokalisierung anstelle von Satellitenkorrekturen. Automobilgerätepakete kombinieren den Sensor mit einer dedizierten Verarbeitungseinheit, die die hohe Datenrate von Millionen von Impulsen pro Sekunde verarbeitet und klassifizierte Objektlisten anstelle von Rohpunktwolken erstellt.

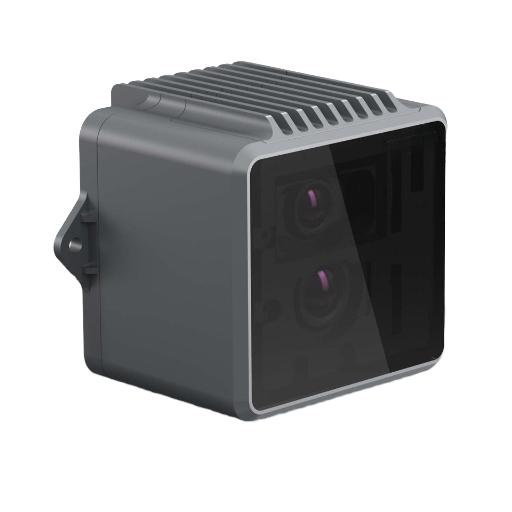

Arten von LiDAR-Sensoren: 2 D vs. 3 D, Mechanical vs Solid-State

Datenblätter kategorisieren Lidar-Sensoren entlang zweier Achsen: Dimensionalität 2 D oder 3 D 2 D und Scanner-Architektur 2 mechanisch, MEMS, OPA, Flash, FMCW. 2 D Lidar emittieren entlang einer einzigen Ebene 2 D-Lidar-Emit entlang einer einzigen Ebene eignete sich für die Flächenüberwachung und AGV-Navigation. 3 D-Lidar emittieren auch über eine vertikale Ebene und ergeben die volumetrische Punktwolke, die für die Autonomie der Automobilindustrie oder die Analyse der forstwirtschaftlichen Baumkronen erforderlich ist.

Innerhalb der 3 D-Untergruppe ist die Scannerarchitektur der Faktor für Kosten, Robustheit und Konfiguration Ein Überblick 2025 in Nature Light Science & Applications (s44310-025-00059-4) vergleicht die verschiedenen Architekturen und ihre relativen Vorteile.

Im Kostenbereich hat sich die Landschaft dramatisch verändert Die Prognose der Automobil-LiDAR-Industrie der Yole Group für 2024 besagte, dass der durchschnittliche Verkaufspreis für chinesisches Automobil-Lidar im Jahr 2024 bei $450-500 US lag, deutlich niedriger als im Jahr 2022. Branchenexperten, die den chinesischen Markt verfolgen, dokumentieren Stückpreise von nur $138 US-Dollar - eine Reduzierung um 70 in zwei Jahren für dieses Segment Die globale Solid-State-LiDAR-Industrie meldete im Jahr 2024 einen Umsatz von rund 1,88 Milliarden US-Dollar und sollte laut Forschung auf die US-14T203 Milliarden US-203 Milliarden US-Region expandieren.

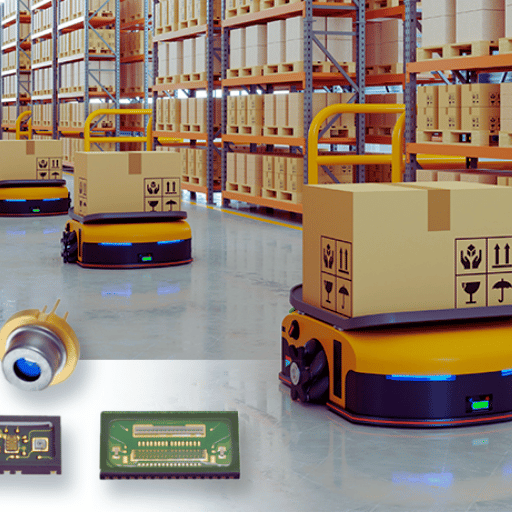

LiDAR-Anwendungen in allen Branchen

Die Perspektive “LiDAR für autonome Fahrzeuge” ignoriert den größten Teil dieses Feldes, heute ist der Sensor Teil eines Komplexes von mindestens sieben Anwendungsgruppen:

Der größte kohärente LiDAR-Datensatz, der es gibt, ist wahrscheinlich der USGS 3 D-Erhöhungsprogramm (3DEP), das die luftgestützte LiDAR-Abdeckung der gesamten Vereinigten Staaten auf Qualitätsniveau QL oder QL2 erfasst. 1 Genauigkeit der vertikalen Genauigkeit etwa ±10 cm bei Punktdichten von 8 Punkten pro Quadratmeter besser. Rohe Punktwolken werden öffentlich im AWS-Register für offene Daten gehostet. Jeder Infrastrukturplaner, Hydrologe oder Förster, der in den USA arbeitet, kann direkt aus diesem Datensatz schöpfen, ohne eine eigene Vermessung durchzuführen.

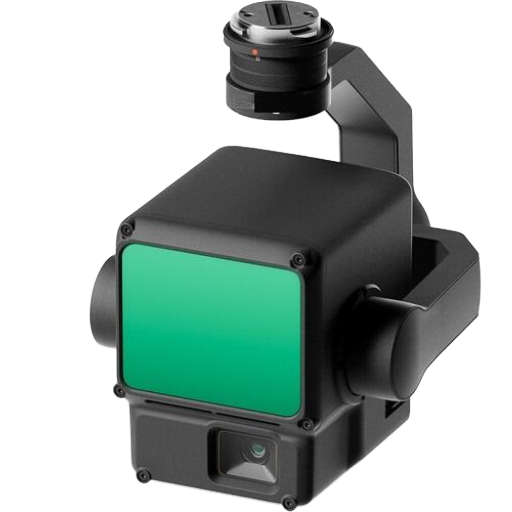

LiDAR vs. Radar vs. Kamera vs. Photogrammetrie

LiDAR existiert selten isoliert; bei autonomen Autos kalibriert es mit Kameras und Radar; bei Drohnen ersetzt es die Photogrammetrie für dichte Vegetationsstandorte; in industriellen Sicherheitszonen ersetzt es Druckmatten und Lichtvorhänge Die Optimierung hängt davon ab, was der Sensor wahrnimmt und wie genau.

In der realen Welt kombinieren die meisten Sensorstapel zwei oder drei innerhalb. z. B. könnte ein autonomes Auto LiDAR für die 3 D-Geometrie, Radar für die Geschwindigkeit bei Regen und Kameras für die Verkehrszeichenklassifizierung verwenden; Eine Forstdrohne kann LiDAR für den Zugriff unterhalb des Blätterdachs und die Multispektralkamera für die Baumarten-ID verwenden.

Wichtige Spezifikationen: Reichweite, Genauigkeit, Punktdichte

Bei der Betrachtung eines LiDAR-Sensors wirken sich vier Metriken auf dem Datenblatt erheblich auf die Kosten aus.

• ✔
  Reichweite “Nutzdaten, bei denen der Sensor Nutzdaten zu einem bestimmten Zielreflexionsvermögen zurückgibt”(normalerweise 10% Lambertian). Auf den Kfz-Spezifikationsblättern sind sowohl die Bereiche “maximales Reflexionsvermögen” (hohes Reflexionsvermögen) als auch „@ 10%-Reflexionsvermögen” aufgeführt; Auf die niedrigere Anzahl kommt es bei der Erkennung dunkler Autos an.
• ✔
  Genauigkeit ±10 cm vertikaler RMSE für luftgestützte Lieferungen; industrielle 2 D-Sicherheit LiDAR erreicht ±3 cm bei kurzer Reichweite, gibt USGS 3DEP QL1 Fehler einer individuellen Reichweitenmessung an.
• ✔
  Punktdichte 1,1 pro Quadratmeter auf der Zieloberfläche Luftgestützte Vermessungen der 3DEP-Klasse liefern 8+ Punkte/m². Mobile Mapping LiDAR erreicht 500-000 Punkte/m². Terrestrische statische Scanner erreichen 10.000+ Punkte/m² im Nahbereich.
• ✔
  Sichtfeld & Pulsfrequenz 905 nm Kfz-LiDAR definieren diese, wie schnell der Sensor ein Gebiet abdecken kann. Ein 900.000 bis 2 Millionen Impulse pro Sekunde feuert typischerweise über einen 120° × 25° FOV ab.

So wählen Sie einen LiDAR-Sensor aus

Bei der Auswahl der Kriterien geht es darum, betriebliche Merkmale auszuwählen, die zum Spezifikationsblatt passen. Innerhalb können mehrere industrielle und kommerzielle Beschaffungsmodelle beschrieben werden.

1. Bereich (in der gleichen Reflektivität wie die Objekte, die Sie beobachten möchten, Lambertsche Reichweite, gleichbleibend).Dunkle Fußgänger 10%; Metallpaletten. Geben Sie das tatsächliche Zielreflektivitätsniveau nicht als generische ‘maximale Reichweite’ an.
2. Genauigkeit und Präzision Systematischer Fehler und Wiederholbarkeit Umfrage erfordern cm; Umfang Sicherheitsbereich Überwachung braucht dm. Wählen Sie nach Bedarf.
3. Punktdichte und Bildrate; Statische Objekterkennungsfunktionen bei Hindernisvermeidung geringerer Dichte erfordern hohe PPs, hohe Pulsfrequenz und niedrige Latenz.
4. Betriebsumgebung – drinnen/außen, Luftfeuchtigkeit, Temperatur, Vibrationen/Stoß IP-Bewertungen, MTBF-Spezifikationen sind hier relevant Automotive LiDAR arbeitet in anderen Wärmezyklen als klimatisierte Flughafen-Agv.
5. Budget und Lieferkette Die Preise für Einheiten sind gesunken, aber die Integrationskosten bleiben bestehen (Installation, Verkabelung, Datenverarbeitung).OEM-/fabrikdirekte Quellen in China liefern den besten Preis pro Einheit, während europäische und japanische Unternehmen in Bezug auf die Zertifizierung tendenziell die ausgereiftesten automobilqualifizierten Lieferanten sind

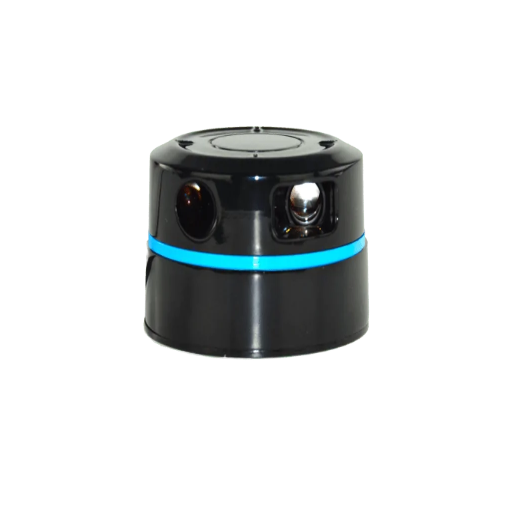

Für die industrielle Li-Sensor-Beschaffung speziell kundenspezifische 3 D-Bereichsscanner, mechanische 3 D-Einheiten, Module im Zustand, und unsere Produktlinie LiDAR Sensor, die durch Produkt-Familie Spezifikationen und Integrationsbeispiele geht CCH Shanghai Sensing bringt 20+ Jahre Arbeitssicherheit Sensor Fertigungserfahrung und stellt OEM / werksdirekte Industriesensoren aus China Mit kostenpflichtigen Testmustern auf Anfrage.

Häufig gestellte Fragen

Zusammenfassung und nächste Schritte

LiDAR hat sich 196 von der Mond-Bouncing-Experimentalphysik in der Standard-Automobilhardware im Jahr 2025 entwickelt. Sensortechnologie ist Konzept für Mondlicht, präzise Messung der Zeit und Lichtgeschwindigkeit, aber die Technik hinter einer modernen Einheit packt einen Laser Quelle, Scanner, Fotodetektor, GNSS und IMU in Formen, die überall von Telefonen bis hin zu Flugzeugen passen. Bei der Auswahl geht es weniger um die Technologie selbst als vielmehr darum, Reichweite, Genauigkeit, Punktdichte, Umgebung und Budget an das spezifische Problem anzupassen.

Für Leser aus den Bereichen Industriesicherheit und Automatisierung, die bestimmte Beschaffungsoptionen bewerten, kann unser Ingenieurteam dabei helfen, die Übereinstimmung zwischen Anwendung und Sensorqualität zu ermitteln.
